グラフテックCE6000-40

ステッカー、POP、ラベルやプリントカットに。最大カッティング幅375mm!
この製品は生産終了または取扱終了となりました。

代替機をご提案差し上げますので
0120-687-333までお気軽にお問い合わせください。

代替商品を依頼

製品概要

メーカー グラフテック 用途 ステッカー、POP制作、パッケージ試作 色数 -
出力スピード - インクコスト - サイズ
A3サイズまでカットが可能。トンボ読み取り機能、ミシン目カット対応と高性能。

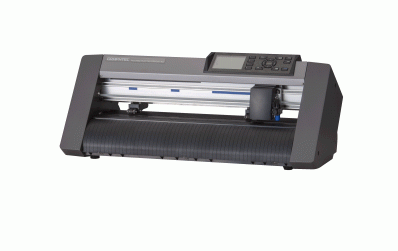

CE6000-40

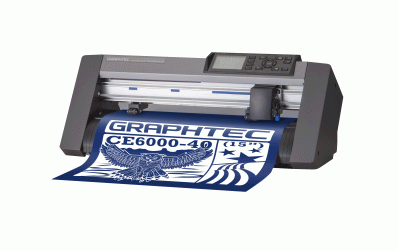

CE6000-40
こちらの製品は生産終了または取扱終了となりました。
代替商品を依頼する
お電話でのお問合せはこちら
0120-687-333 受付時間 9:00~18:00(平日)
知りたい情報から選ぶ

特長

高いカッティング性能

高品質を生み出す基本性能

カッティングプロッタCE6000シリーズは、優れた基本性能を搭載し、サイングラフィックス、印刷業界などのプロユースから、ホビーに至るまで幅広いシーンで活躍します。

高品質を生み出す基本性能

安定した長尺カット

搬送技術の向上や、様々な機構の改善、ARMSによる高精度なトンボ読取で安定した長尺カットを可能としました。長尺保証(※)を120と60は5m、40は2mとしています。安定性の向上によりプロから初心者まで安心して長尺カットの作業を行えます。

安定した長尺カット

分割つなぎ作図

分割つなぎ作図長尺カット時の斜行予防のため、長尺データをページ分割し、ページ毎に順次カットすることができます。これによりフィード量を短くし、安定したカットが可能となります。

より精度高くカットしたい場合や長尺保証長を超えてカットする場合に、便利な機能です。

ミシン目カット機能などカットパターンを充実

CE6000は、ミシン目カット機能により、切抜き加工に対応しました。圧力制御によるミシン目カットを行う為、ペンのアップダウンが少なく、効率のよい加工が可能です。ラベルの枠切り、POP等の折り目、切り取り線等の加工に活用できます。

ミシン目カット機能などカットパターンを充実

(※)カッティング用台紙の利用が必須です。

自動トンボ読取システム ARMS 5.0

強化されたARMSでより高精度なプリント&カットを実現

カッティングプロッタCE6000シリーズには、大幅に機能強化をした自動トンボ読取システム「ARMS 5.0」を搭載。これによりトンボ検出の精度が上がり、印刷物の輪郭カットなど高精度なカッティングが可能となります。またARMS利用時のカット範囲が大きく拡張され、用紙を無駄なく活用できるのでコスト/エコの両面で生産に貢献します。

高精度なプリント&カット

CE6000で強化されたARMSの機能

トンボマーク自動検出

第一トンボを自動的に検出する機能です。手動でトンボマークまでセンサを移動する必要がありません。新たなトンボ検出方法により、従来よりも検出エリアを拡張。マイナス方向の第一トンボも検出可能となりました。

拡張カット範囲

ARMS時のカット範囲を拡張しました。ARMS4.0までは、トンボ枠の内側をカット範囲としましたが、ARMS5.0は、トンボ枠の外側もカット可能です。用紙を有効に使え生産効率を向上します。

検出時間短縮

トンボの検出順番を変更し、トンボ検出時間の大幅な短縮を図りました。従来機の1/2の時間でトンボ検出可能。

ARMSコピー

トンボ付データにも対応し、一度データ転送するだけで、その後はPCを使わずに連続コピーが可能です。Print & Cutの生産性を大幅に向上します。
PCも最初の1回だけの操作だけですので、コピー作業中でも他の作業ができます。

使いやすさを追求

シンプルモード

ユーザに合わせて必要最低限のメニューだけを表示する機能です。

カッティングプロッタを使い慣れない人の誤操作を防いだり、一定の決まった作業しか行わない利用者向けに設定値を保持するなど、利用者の熟練度に合わせてメニューの表示を切り替えることができます。

シンプルモード

本体パネル

大きくなったLCD画面に加え、操作性を追求し使いやすいパネルになりました。

操作性を追求し使いやすいパネル

その他 便利機能

8パターン条件メモリ機能

8パターンのカット条件を登録する事が可能です。

カット素材に合わせた条件設定をワンタッチで簡単に変更する事が出来ます。

ソーティング機能

用紙送り方向の移動量が最小限になるようにカットの順番を並べ替えるソーティング機能を搭載。カット時間の短縮を図り、生産性を向上させます。

本体仕様

項目 CE6000-40 CE6000-60 CE6000-120-AMO
CPU 32bit CPU
形状 グリットローリング方式
駆動方式 デジタルサーボ
最大カッティング範囲 375mm×50m 603mm×50m 1213mm×50m
精度保証範囲 356mm×2m(※1)

584mm×2m
(584mm×5m)
( )はOPバスケット装着時(※1)

1194mm×2m
(1194mm×5m)
( )はOPバスケット装着時 (※1)

装着可能な
用紙幅

最小:50mm(※3)(55mm)
最大:484mm(19inches)

最小:50mm(※3)(55mm)
最大:712mm(28inches)

最小:120mm(※3)(125mm)
最大:1346mm(52inches)

装着可能な
ロール紙径

最大ロール径:180mm

最小ロール径:76mm

装着可能な
ロール紙質量

5kg以下かつ 250g/m2 以下

9kg以下かつ 250g/m2 以下

17kg以下かつ 250g/m2 以下

使用可能
カッティングフィルム

厚み0.25mm以下マーキングフィルム(塩ビ/蛍光/反射) (高輝度反射フィルムを除く)
ポリエステルフィルム 総厚0.25mm以下 (精度保証外)

ミシン目カット機能 ZFコマンド対応
プッシュロ-ラ装着数 2個 2個 4個
作図マ-ジン

【ハーフカット時】
ノ-マルモ-ド:前 15mm、後 30mm、左右 15mm
エキスパンドモ-ド:前 10mm、後 30mm、左右 5mm (精度保証外)
(用紙長 2m以内)

【全カット時】
ノ-マルモ-ド:前 15mm、後 35mm、左右 15mm
エキスパンドモ-ド:前 10mm、後 35mm、左右 5mm (精度保証外)
(用紙長 2m以内)

読取可能な
トンボサイズ

長さ 4~20mm、太さ 0.3~1mm
(長さ 4~5mm時は、太さ 0.3~0.4mm)

トンボ読取
マ-ジン

トンボパタ-ン1:前 15mm、後 35mm、左右 15mm
トンボパタ-ン2:前 17mm、後 37mm、左右 15mm
用紙長 2m以内、作図マ-ジンンはノ-マルモ-ド、最小トンボサイズ使用時

最大カット速度 60cm/s(全方向) 90cm/s(45゚方向) 100cm/s(45゚方向)
最大加速度 21.2m/s2(45゚方向) 13.9m/s2(45゚方向)
設定可能速度 1~10,15,20,25,30, 35,40,45,50,55,60

1~10,15,20,25,30, 35,40,45,50,55,60,64

(45°方向 90cm/s)

1~10,15,20,25,30, 35,40,45,50,55,60,71

(45°方向 100cm/s)

カッティング筆圧 0.20~2.94N  31段階 0.20~4.41N  38段階 0.20~4.41N  38段階
最小文字角 英数字で5mm程度(素材・書体等によって異なる)

メカニカル

ステップサイズ

0.005mm

プログラム
ステップサイズ

GP-GL:0.1 / 0.05 / 0.025 / 0.01mm
HP-GLTM(※2):0.025mm

反復精度 0.1mm以下 / 2m (指定のフィルムとカット条件)(※1)

装着可能な
ペンの本数

1本 (8字型ペンホルダ-)
ハーフカットペンホルダー:ペンNo.1
全カットペンホルダー:ペンNo.2

カッタの種類 超硬刃
ペンの種類 油性ボール、水性ファイバー
インターフェース RS-232C / USB2.0(full speed)
バッファの容量 2MB
コマンドの種類 GP-GL / HP-GLTM(※2) (操作パネル切替、コマンド自動切換え)
LCD表示 グラフィックタイプ(240dots×128dots)
自動トンボ読み取り

有り(セグメントエリア補正対応)(ARMS5.0搭載)
セグメントエリア補正、マルチトンボ補正、4点補正、トンボマーク自動検出

電源 電源電圧 AC100-120 , 200-240V 50 / 60Hz 自動切り替え
消費電力 120VA

使用

環境

使用環境 10~35℃、35~75%R.H. 結露無きこと
精度保証環境 16~32℃、35~70%R.H. 結露無きこと

外形寸法

W×D×H

672mm×338mm×266mm

900mm×593mm×1046mm
(架台含む)

1541mm×736mm×1250mm
(架台含む)

質量(重さ) 10.5kg

21kg
(架台8.1kg含む)

40.5kg
(架台16.4kg含む)

付属ソフトウェア

Windows Driver
Plotter Controller
Graphtec Studio
Cutting Master 3

対応OS(※4)

Windows 10 (Home / Pro / Enterprise / Education)
Windows 8.1 (Windows 8.1 / Pro / Enterprise)
Windows 8 (Windows 8 / Pro / Enterprise)
Windows 7(Ultimate / Enterprise / Professional / Home Premium)
Windows Vista (Ultimate / Enterprise / Business / Home Premium / Home Basic)
Windows XP (Professional / Home Edition)
Macintosh OS10.5.8~10.11

  • (※1)当社指定のフィルムとカット条件によります。(長尺はバスケット使用)
  • (※2)HP-GLTMは米国ヒューレットパッカード社の登録商標です。
  • (※3)装着可能な用紙幅を記載。精度保証最小メディア幅は、メディア、プッシュローラをメディアの両端5mm内側にセットした場合の幅とする。
  • (※4)OSメーカのサポートが終了しているOSに付きましては、弊社でのサポートも対象外となります。

製品スペック

電源・電圧AC100-120 , 200-240V 50 / 60Hz 自動切り替え
消費電力120VA
本体サイズ672mm× 338mm× 266mm
本体重量10.5kg
同梱品AC電源ケーブル 2極-3極変換アダプタ カッタープランジャ カッター刃(CB09UB) セパレートカッター 水性ファイバー専用プランジャ 水性ファイバーペン カッティング用台紙(A3)(※5) ロール紙ストッカー(※5) スタンド一式(※6) USBケーブル(2.9m) ユーザガイドDVD [ 取扱説明書 / Cutting Master 3 / Windowsドライバー / プロッタコントローラ / Graphtec Studio ] クイックマニュアル 安全にご使用のために 保証書
