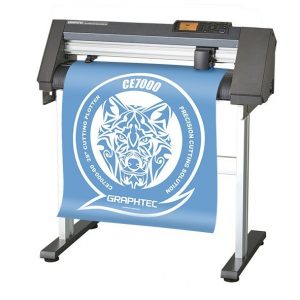

グラフテックCE7000-60

上位機種並みの高性能ながら、低価格を実現したハイ・コストパフォーマンスのカッティングプロッタ。
販売価格
標準価格 300,080(税込)最安に挑戦
リース価格
月々6,100(税込)〜 × 60ヶ月  リースについて

製品概要

メーカー グラフテック 用途 ステッカー、POP制作、パッケージ試作 色数 -
出力スピード - インクコスト - サイズ

保守込み価格シミュレーション 保守込み価格シミュレーション

保守とは? 基本的に機器の故障を修理するための技術者派遣費、作業費、部品代などが含まれています。
インクやメンテナンスに関する消耗品はどのメーカーも有償で、メーカー・機種によってはプリントヘッド・メンテンスキット交換サービスなどの部品代も有償となりますので、予めご了承ください。
詳細は各メーカーによって異なりますので、お問い合わせください。

標準価格

300,080(税込)最安に挑戦

毎月のリース概算価格

6,100(税込)〜 × 60ヶ月

標準価格

300,080(税込)

保守料金

33,880円(税込)

合計金額

333,960(税込)最安に挑戦

毎月のリース概算価格

6,700(税込)〜 × 60ヶ月

標準価格

300,080(税込)

保守料金

50,820円(税込)

合計金額

350,900(税込)最安に挑戦

毎月のリース概算価格

7,100(税込)〜 × 60ヶ月

標準価格

300,080(税込)

保守料金

59,290円(税込)

合計金額

359,370(税込)最安に挑戦

毎月のリース概算価格

7,200(税込)〜 × 60ヶ月

リースについて

※ 運送費などの諸経費別

ミシン目カット機能などカットパターンを充実。
知りたい情報から選ぶ

特長

充実の基本性能

最大カット圧4.41N、最大速度1000mm/s

高い生産性 精度保証最大4.41N(450gf)、最高1000mm/s (*1)で、様々なメディアを高い生産性でカットする事ができます。
(*1) CE7000-130 / CE7000-160

長尺最大5mの精度保証を実現するカット性能 (*2)

メディアストッカーにより安定したメディアの搬送を実現しました。
CE7000-130/CE7000-160は、中間プッシュローラの圧力をメディアに合わせ、3段階で調整することで、メディアの浮き・暴れを少なくし、カットすることが可能です。

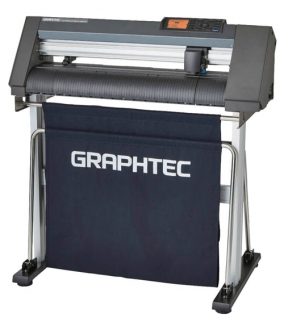

また、オプションの専用バスケットを使用することにより、長尺カットでの安定性を図ることができます。

(*2) CE7000-60/130/160専用バスケットを使用し、当社指定のメディアとカット条件の場合です。

中間プッシュローラ

USBメモリを使ってPCレス出力

グラフィックデザインソフトウェアプラグインソフトウェア Cutting Master 4、グラフィックデザインソフトウェア Graphtec Pro Studio / Plusで作成した専用データをUSBメモリに保存し、カッティングプロッタにセットするだけでカット出力できます。PCや専用ソフトウェアを使用しないため、誰でも簡単にカット出力ができます。

※ USBメモリのフォーマット形式は、FAT32のみに対応しています。

  NTFS及びexFATには対応していませんのでご注意ください。(ファイル名は半角英数記号表示)

ミシン目カット機能などカットパターンを充実

ミシン目カット機能 カットパターン

カッティング用台紙テーブル

カッティング用台紙本体の前後に取り付け、カッティング用台紙を水平に搬送させ、安定したカットが行えるパーツです。
※CE7000-40/-60で使用可能(CE7000-40のみ標準付属)。

使いやすい操作パネル

3.7インチ 操作パネル大きく見やすい3.7インチのLCD画面と操作性を追求した10ヶ国語対応の操作パネルを搭載しました。

生産性向上のための機能 (ARMS8.0)

自動トンボ読み取りシステム 「ARMS 8.0」により、プリント&カットの生産性を向上させます。
ARMSとはAdvanced Registration Mark Sensing System の略で、グラフテックのカッティングプロッタに搭載された自動トンボ読み取りシステムです。ARMSのトンボ(位置合わせマーク)読み取り機能により、プリント&カットの生産性を格段に向上させます。

バーコードによるデータ管理機能

カットしたいメディアに専用バーコードを印刷し、それを読み取ることでPCやUSBメモリから自動的に該当するカットデータを取得、カット出力します。誤ったデータでのカット防止や作業効率向上に役立ちます。また、この機能はプリンタやRIPソフトウェアの種類に関係なく使用できます。

※ USBメモリのフォーマット形式は、FAT32のみに対応しています。
  NTFS及びexFATには対応していませんのでご注意ください。(ファイル名は半角英数記号表示)

バーコード

異なるデータの連続カット(バーコード読取り機能)

異なるデータ毎に挿入したバーコードのスタートマークを自動検出し、最初のスタート操作のみで連続的にカットすることができます。また、バーコードのスタートマーク位置は、ラミネート加工を考慮し、順巻、逆巻の両方に対応しています。

データ管理機能

カラートンボ/特殊メディア対応

カラートンボや特殊メディアのトンボ読み取りに対応しました。単色メディアはもちろん、ホログラムや高輝度反射シート等の特殊メディアでもトンボ読み取りができます。

※ メディアの種類とトンボ色の組合せによっては、センサーが読取れない場合がございます。

※ 写真はFC9000での使用イメージです。

カラートンボ/特殊メディア対応

Adobe Illustrator トリムマーク対応

プラグインソフトウェア Cutting Master 4と組み合わせることにより、Adobe Illustrator トリムマークを用いてカットの位置合わせを行うことができます。

Adobe Illustrator トリムマーク対応

トンボ枠の外側カット

作図範囲を拡大し、トンボ枠の外側もカットできます。メディアの無駄を減らし、生産効率が上がります。

トンボ枠の外側カット

その他、便利なARMS機能

上記の機能以外にも便利な機能を搭載しています。

ARMSの詳細

標準付属ソフトウェア

グラフィックデザインソフトウェア
Graphtec Pro Studio (Windows)

Graphtec Pro Studioカッティングデータを作成・編集できるソフトウェアです。作図、色塗り、オートシェイプ等の機能が充実しており、プロッタの設定も簡単にできます。また、EPS / Ai / CMX / PDF のインポートに対応し、市場で普及しているソフトウェアとの互換性があるので、既に保有しているデータの活用もできます。
さらに様々な機能を使いたい方向けに、オプションの Graphtec Pro Studio Plus もご用意しています。

Graphtec Pro Studio Plus 主な機能

  • 文字・図形の変形、 シャドー、 ストライプ
  • スペルチェック機能
  • 特殊なトレース
  • ビットマップフィルタ
  • 自動連番機能・バーコード
  • パワーネスト(ネスティング)機能
  • カットシミュレーション(カット順序変更)機能
  • 色別/レイヤー別カット条件設定
  • カス取り線挿入機能
  • ラインストーン配置機能

Graphtec Pro Studio Plus for Rhinestone 主な機能

  • ラインストーン配置機能

Graphtec Pro Studio Plus for Auto Nesting 主な機能

  • ネスティング機能(オート、パワー、インテリジェント)

詳細を見る

グラフィックデザインソフトウェア
Graphtec Studio (Mac)

Graphtec Studio (Mac)カッティングデータを作成・編集できるソフトウェアです。
直線、円弧、円、正方形、長方形、多角形、フリーハンド、および曲線を作成するための直感的な描画ツール等を装備しています。

主な機能

  • 図形作成(自由図形、各種線)
  • 文字編集(X・Y方向ミラー、角度入力、アウトライン作成)
  • 輪郭抽出機能(BMP・TIFF・JPEG・GIF等のイメージ)
  • 複数接続したプロッタの切替
  • EPS、DXF、その他各種ラスタフォーマットのインポートに対応
  • レイヤー機能
  • 色別カット条件設定
  • カス取り線挿入機能

詳細を見る

Adobe Illustrator / CorelDRAWプラグインソフトウェア
Cutting Master 4 (Windows / Mac)

Cutting Master 4 (Windows / Mac)Adobe Illustrator・CorelDRAW のプラグインソフトウェアです。
プレビュー画面やカット条件設定機能など、カッティング作業に便利な機能が充実しています。
使い慣れたグラフィックデザインソフトウェアで作成したデータを利用して、カッティングプロッタの能力を最大限に引き出しながらカットできます。

主な機能

  • プレビュー画面でダイレクト編集、拡大・縮小、カット位置変更
  • 文字カット時にアウトライン不要・重なり認識、線幅の認識カット
  • 色別/レイヤー別カット条件設定
  • カス取り線挿入機能
  • タイリング機能による分割作図機能に対応
  • 複数接続したプロッタの切替

詳細を見る

本体仕様

項目 CE7000-40 CE7000-60 CE7000-130 CE7000-160
形状 グリットローリング方式
駆動方式 デジタルサーボ
最大カッティング範囲 375mm×50m 603mm×50m 1270mm×50m 1524mm×50m
精度保証範囲

355mm×2m

583mm×2m
(583mm×5m)
( )はOPバスケット装着時 (※1)

1250mm×2m
(1250mm×5m)
( )はOPバスケット装着時 (※1)

1504mm×2m
(1504mm×5m)
( )はOPバスケット装着時 (※1)

装着可能な
メディア幅

最小:50mm(55mm)
最大:484mm(19inches)

最小:50mm(55mm)
最大:712mm(28inches)

最小:50mm(125mm)
最大:1372mm(54inches)

最小:50mm(125mm)
最大:1626mm(64inches)

装着可能な
メディア質量

5kg以下

9kg以下

17kg以下

20kg以下

プッシュロ-ラ装着数 2個 4個
最大カット速度 600mm/s( 全方向 ) 900mm/s( 45゚方向 ) 1000mm/s( 45゚方向 )
最大加速度 21.2m/s2(45゚方向) 13.9m/s2(45゚方向)
最大カット圧 4.41N(450gf)
最小文字角 英数字で5mm程度(素材・書体等によって異なる)

メカニカル

ステップサイズ

0.005mm

プログラム
ステップサイズ

GP-GL:0.1 / 0.05 / 0.025 / 0.01mm
HP-GLTM(※3):0.025mm

反復精度 0.1mm以下 / 2m (メディアの伸縮は除く)

装着可能な
ペンの本数

1本

カッタの種類 超硬刃
ペンの種類 油性ボール、水性ファイバー
カット可能なメディア 厚さ 0.25mm 以下 マーキングフィルム ( 塩ビ / 蛍光 / 反射)、ポリエステルフィルム ( 指定条件あり )
インターフェース USB 2.0(Full Speed)、Ethernet 10BASE-T/100BASE-TX ( オプションで RS-232C 追加可能 (*2))
バッファの容量 2MB
コマンドの種類 GP-GL/HP-GLTM ( 操作パネル切替、コマンド自動切替 )(*3)
LCD表示 グラフィックタイプ(240dots × 128dots)(10ヵ国語対応、日本語は漢字表示 )
電源 電源電圧 AC100-120V、200-240V 50/60Hz( 自動切替 )
消費電力 100W 以下

使用

環境

使用環境 10~35℃、35~75%R.H. 結露無きこと
精度保証環境 16~32℃、35~70%R.H. 結露無きこと

外形寸法

W×D×H

772mm×292mm×313mm

1,005mm×582mm×1,092mm
(1,005mm×936mm×1,092mm)(*4)

1,704mm×811mm×1,215mm
(1,704mm×1,148mm×1215mm)(*4)

1,916mm×811mm×1,215mm
(1,916mm×1,148mm×1,215mm)(*4)

質量(重さ) 13kg

23kg
(25.2kg)(*4)

51kg
(54.9kg)(*4)

55kg
(59.5kg)(*4)

付属ソフトウェア

Graphtec Pro Studio(*7)
Graphtec Studio (Mac)
Cutting Master 4(*7)
Windows Driver

対応OS(※4)

Windows 10/8.1
Mac OS X 10.6 ~ 10.11 / macOS 10.12 ~ 10.15
(10.6 は Graphtec Studio のみ対応 )

  • *1 当社指定のメディアとカット条件によります。(長尺は専用バスケット使用)
  • *2 詳細は弊社営業までお問い合わせください。
  • *3 HP-GLTM は米国ヒューレットパッカード社の登録商標です。
  • *4 スタンドを含みます。
  • *5 最新の OS 対応は弊社 WEB サイトにてご確認ください。
  • *6 ソフトウェアは弊社WEBサイトからダウンロードの上、ご使用下さい。
  • *7 初回起動時にライセンス認証またはユーザー登録を行うため、
    インターネット接続が必要となります。

製品スペック

電源・電圧AC100-120V、200-240V 50/60Hz( 自動切替)
消費電力100W以下
本体サイズ1,005×582×1,092 mm
1,005×936×1,092 mm(スタンドを含む)
本体重量23kg
25.2kg(スタンドを含む)
同梱品AC電源ケーブル 1本
2極-3極変換アダプタ 1個
USBケーブル (長さ2.9m) 1本
カッタープランジャ (PHP33-CB09N-HS) 1本
カッター刃 (CB09UB-1P) 1本
カッタ-刃調整用ル-ペ (PM-CT-001) 1個
水性ファイバーペン専用プランジャ (PHP31-FIBER) 1本
水性ファイバーペン (KF700-BK) 1本
ロール紙トレイ (CE7000-40 のみ付属) 1式
スタンド一式 (CE7000-60 / 130 / 160 に付属) 1式
カッティング用台紙 (A3サイズ(CE7000-40 のみ付属)) 1枚
カッティング用台紙テーブル (CE7000-40 のみ付属) 1式
付属DVD(取扱説明書、Graphtec Pro Studio (1ライセンス)、Graphetc Studio (Mac)、Cutting Master 4、Windows driver) 1式
セットアップマニュアル 1冊
カッター刃に関する説明書 1冊
安全に正しくご使用いただくために 1冊
保証書 1冊
