製品概要

メーカー その他 用途 サイン・ディスプレイ/パッケージング 色数
出力スピード インクコスト - サイズ スーパーワイド

iECHO TK3Sによる各素材カット

IECHO TK3S大判カッティングシステムは、カッターが適切なカット深さを迅速かつ正確かつ効率的に決定するのに役立つ自動初期化ツールも搭載しています。

特長

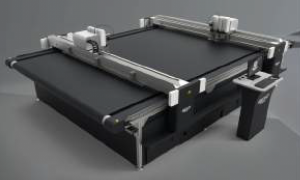

IECHO TK3Sの概要

AKIシステム

AKIシステム自動初期化ツールはカッターが適切なカット深さを迅速かつ正確かつ効率的に決定するのに役立ちます。

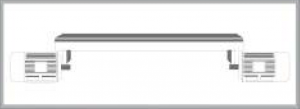

2つのX軸モーター

2つのX軸モーターバランステクノロジーを掲載した2つのモーターにより、より確実で安定した読み取りが可能。

多様化されたカッティングツール

多様化されたカッティングツール様々な業種のあらゆるカッティングニーズにお応えするために、様々なツール(ハーフカット用、スチレン・MDF用、アクリル用、折り目加工など)からお選びいただけます。

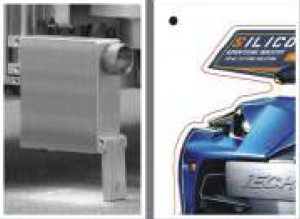

IECHO自動カメラポジショニングシステム

IECHO自動カメラポジショニングシステム高精度のCCDカメラを使用しているため、様々な素材を識別し、カットを開始する位置を正確に認識します。この機能により、手動でカットする際のズレや、印刷ミスが解決され、迅速かつ的確に加工を行います。

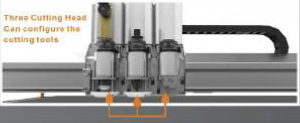

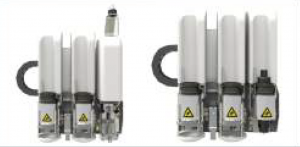

効率的なカッティングヘッド

効率的なカッティングヘッドカッティング速度は最大1.5m/秒と、手動の時とくらべ4~6倍になります。

IECHO安全装置

IECHO安全装置転倒防止装置や、赤外線センサーを搭載することにより、作業中に誤って手やモノが入っても自動停止、オペレーターの安全を確保します。

IECHOモーションコントロールシステム

IECHOモーションコントロールシステムIECHOモーションコントロールシステムであるCUTTERSERVERは、スムーズな円弧カットやカーブを描きます。

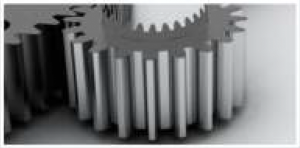

ギア

ギアギアは高密度な素材を高速カットすることに適しています。大量生産にも対応可能です。

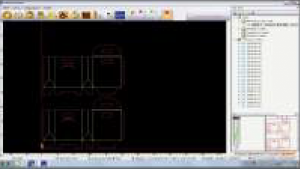

ソフトウェア

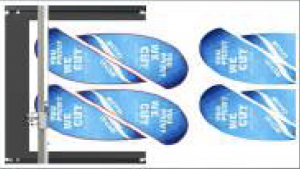

ソフトウェアテーブルにのりきらない大きいサイズの加工もソフトウェアの機能により続けてカット可能です。

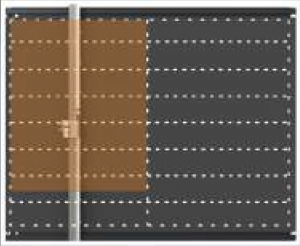

柔軟な作業スペース

柔軟な作業スペース作業スペースの大きさはユーザーによってカスタム可能です。

人間工学に基づいたデザイン

IECHO連続カッティングシステム機械の安定性を強化するため、TK3Sは高強度でさびにくい航空アルミ素材を新たに採用しております。また、TK3Sのシステムは人間工学に基づいてデザインされているため、オペレーションも簡単に行えます。

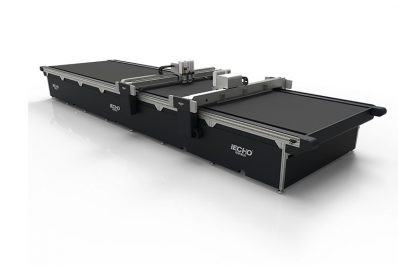

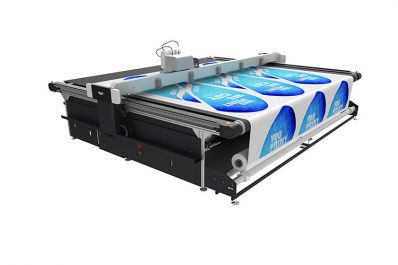

IECHO連続カッティングシステム

デュアルビームカッティングシステムインテリジェントコンベヤシステムにより、供給、カット、収集が効率的に行われます。長尺物の連続カッティングを行い、人件費の節約や生産性の向上に繋げます。

TK3S の用途

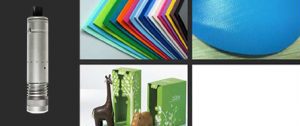

サイン・ディスプレイ/パッケージング

サイン・ディスプレイ/パッケージングサイン・ディスプレイ業界におけるさまざまな課題に対してソリューションを提供します。スチレンボード、段ボール、MDFへの加工も簡単に行えます。アクリル、アルミ複合版といった硬質材料加工用の高速カッターも設置可能。自動ロール/フィーダーにより、フルタイムの自動生産が可能になりました。

衣類&繊維

衣類&繊維TK3Sの大判カッティングシステムは、アパレル業界に対して幅広いソリューションを提供できます。繊維の利用率と処理効率を大幅に改善するだけではなく、製品の品質向上にも貢献します。製品の高効率、低供給コスト、および品質の最適化を実現します。

TK3S ツール

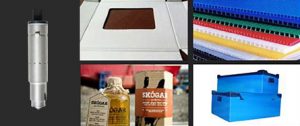

IECHO EOT

IECHO EOTPVCや段ボールなどをカットするための電子振動ナイフは1mm間隔で利用可能です。

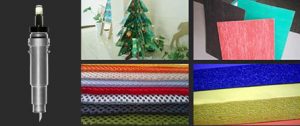

IECHO UCT

IECHO UCT5mmまでの厚さの素材に使用できる全カット用のユニバーサルカッティングツール。スピードも速く、低コストです。

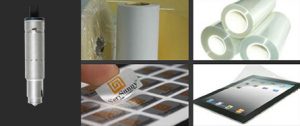

IECHO KCT

IECHO KCTキスカットツールはステッカーのハーフカットや薄い紙、段ボールなど、薄い素材に適しています。

IECHO RZ

IECHO KCT最大50000rpmの高速回転機能を備えたルーターは、アクリルなどの硬質素材や軟質素材問わず、幅広い素材に対して安定したオペレーションを行います。キスカット加工のような、正確さが求められるカットも可能です。ダスト抽出機能により、作業中のゴミも減らせます。

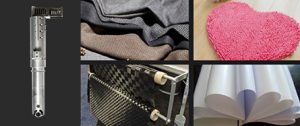

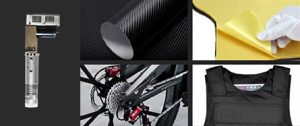

IECHO DRT

IECHO DRTテキスタイルをカットするための駆動式回転ツール。

IECHO V-CUT

IECHO V-CUTVカットツールは、スチレンボードやサンドイッチボードに複雑な彫刻を行う場合に適しています。ツールは加工に合わせて、5段階(0°, 15°, 22.5°, 30°, 45°)で角度を調節できます。

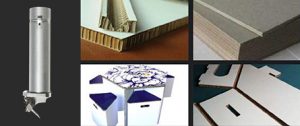

IECHO CTT

IECHO CTTシワ加工ツールは、波型の素材に折り目を付けるために使用されます。様々な素材ごとに適したシワ加工ツールをお選びいただけます。

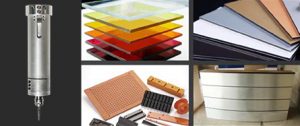

IECHO POT

IECHO POTPOTは高い振動周波数を持つ空気稼働のツールです。最大8mmのストロークは、スチレン・MDFなど 高密度の素材のカッティングに適しています。ナイフは最大50mmまでの厚さの素材もカットできます。

基本仕様

デュアルビームカッティングシステム

2つのカッティングシステムを掲載しているため、生産性を大幅に向上させます。

TK3S大判カッティングシステムは、多業種における自動処理加工に最適です。ユーザーフレンドリーな搭載システムによりフルカット、ハーフカット、彫刻、折り目付け、溝入れ、マーキングなどを正確に行えます。

サイズ

  長さ
2500mm 3500mm 5500mm カスタムされたサイズ
1550mm TK3S-2516
カッティングエリア:2500mmx1550mm
フロアエリア:3300mmx2300mm
TK3S-3515
カッティングエリア:3500mmx1550mm
フロアエリア:4300mmx2300mm
TK3S-5515
カッティングエリア:5500mmx1550mm
フロアエリア:6300mmx2300mm
TK3Sのスタンダードサイズに基づいて、ユーザーの希望にあわせてカスタム可能です。
2100mm TK3S-2521
カッティングエリア:2500mmx2100mm
フロアエリア:3300mmx2900mm
TK3S-3521
カッティングエリア:3500mmx2100mm
フロアエリア:4300mmx2300mm
TK3S-5521
カッティングエリア:5500mmx2100mm
フロアエリア:6300mmx2900mm

3200mm TK3S-2532
カッティングエリア:2500mmx3200mm
フロアエリア:3300mmx4000mm
TK3S-3532
カッティングエリア:3500mmx3200mm
フロアエリア:4300mmx4000mm
TK3S-5521
カッティングエリア:5500mmx3200mm
フロアエリア:6300mmx4000mm


パラメーター

ポンプバキューム 1-2Unit
5.5kw
2-3Unit
5.5kw
3-4Unit
5.5kw
ビーム シングルビーム シングルまたはデュアルビームから選べる
スピード 1500mm/s
カット精度 0.1mm
厚さ 50mm
データフォーマット DXF,HPGL
インターフェース シリアルポート
メディア バキュームシステム
パワー 220V/50HZ 380V/50HZ
動作環境 温度0℃-40℃ 湿度20%-80%RH

製品スペック

用紙サイズスーパーワイド
インクの種別その他
