ACSACS カッティングプロッター newsuper-wideother-ink

大型カッティング機唯一の国産品。
「サイン・印刷」「紙器・段ボール」「建材・化粧板」「化成品」「木型・金型製造」など多数の業界導入実績あり。
販売価格
オープン価格最安に挑戦

製品概要

メーカー ACS 用途 サイン・ディスプレイ/サンプルカット/パッケージ/特殊材料 色数 -
出力スピード - インクコスト - サイズ スーパーワイド

動画で見る

プラダン高速カットの様子

ルーターと振動カッターの連動加工の様子

知りたい情報から選ぶ

特長

ダンボールはもとより、化成品など多彩な素材に対応!

最大速度・加速度の大幅アップによる加工時間の短縮を実現し、ツール交換無しで様々な加工を可能にした「スーパマルチ4軸仕様」など、多彩な機能を追加することで最適な作業関係を実現するマルチカッティングマシンです。

  • 最大速度・加速度の大幅アップによる加工時間の短縮
  • 十分な内部メモリーが可能にする、大容量データの一括処理
  • 新開発のダブルベルトラック方式により、従来のループ式では不可能な正確な位置決め動作を実現
  • 画期的「オートCカット(ACC機能)」は、角度を付けた斜めカット(従来は垂直カットのみ)が可能
  • ツインヘッドで目的の違う加工を同時に実現(1台2役)
  • ツール交換無しで様々な加工を可能にした「スーパマルチ4軸仕様」
  • コンベア式小ロット生産機は、板紙・ダンボール・プラダンなど幅広くカッティング可能

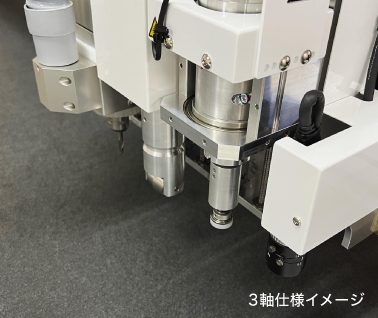

加工物に合わせて各種ツールの組み合わせが可能!

当システムは様々な加工物に合わせて各種ツールの組み合わせで1ヘッド4本までのツールを搭載できます。

組合せ ヘッド構成例 構成イメージ
2ツールの組合せ
  • 振動カッター
  • 押切り&Vカット
2ツールの組合せのイメージ
3ツールの組合せ
  • 振動カッター
  • 押切り&Vカット
  • NCルーター
3ツールの組合せのイメージ
4ツールの組合せ①
  • 振動カッター
  • Vカット
  • 罫線
  • NCルーター
4ツールの組合せのイメージ
4ツールの組合せ②
  • 振動カッター
  • ペン
  • 罫線
  • トンボ読取カメラ
4ツールの組合せのイメージ

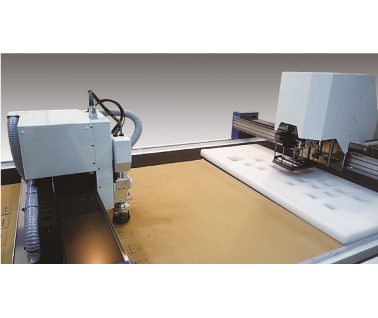

NCルーター&カッティング同時加工

発泡スチロールの加工イメージ

発泡スチロール(EPS)のルーター加工に加えレシプロカッターでカット。(とけやすい素材にも対応)

ベニアの加工イメージ

ベニアをルーター加工するとバリが出やすいが、先にカッターで1㎜だけでもカットする事でバリが解消。

アルミ複合版の加工イメージ

アルミ複合版を、カッターを使い加工する事により、鋭角的なピン角を出すことが可能となっています。

発泡堀ウレタン系の加工イメージ

ルーターで切削しずらい発泡堀ウレタン系(写真は三和化工サンペルカ)も加工可能。

INOAC PEライトの加工イメージ

通常抜型をおこしてするには、5型必要だったがルーターとカットの混合加工で原反から完成形まで処理できる。(素材はINOAC PEライト)

断熱材用発泡スチロール系の加工イメージ

断熱材用発泡スチロール系でのルーター、カッターの加工組合せ。

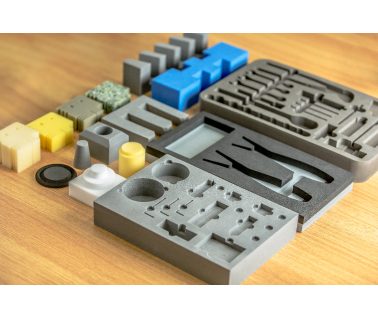

様々な素材に対応可能

板紙の加工イメージ

板紙

厚紙3mmの加工イメージ

厚紙3mm

厚紙3mmの加工イメージ

厚紙3mm

段ボールの加工イメージ

段ボール

プラ段の加工イメージ

プラ段

アルミ複合板の加工イメージ

アルミ複合板

1mm厚ガスケットの加工イメージ

1mm厚ガスケット

3mm厚ガスケットの加工イメージ

3mm厚ガスケット

3mm厚ガスケットの加工イメージ

3mm厚ガスケット

3mm厚ガスケットの加工イメージ

3mm厚ガスケット

三層段ボールの加工イメージ

三層段ボール

三層段ボールの加工イメージ

三層段ボール

三層段ボール92°Vカットの加工イメージ

三層段ボール92°Vカット

三層段ボール60°Vカットの加工イメージ

三層段ボール60°Vカット

ハミカム15mm92°Vカットの加工イメージ

ハミカム15mm92°Vカット

プラ段92°Vカットの加工イメージ

プラ段92°Vカット

ハニカム60mmの加工イメージ

ハニカム60mm

発泡材30mmの加工イメージ

発泡材30mm

発泡材40mmの加工イメージ

発泡材40mm

ポリエチレン40mmの加工イメージ

ポリエチレン40mm

ポリエチレン40mmの加工イメージ

ポリエチレン40mm

高発泡ポリエチレン60mmの加工イメージ

高発泡ポリエチレン60mm

発泡材60mmの加工イメージ

発泡材60mm

発泡材60mmの加工イメージ

発泡材60mm

軟質ウレタン62mm黒の加工イメージ

軟質ウレタン62mm黒

軟質ウレタン62mmベージュの加工イメージ

軟質ウレタン62mmベージュ

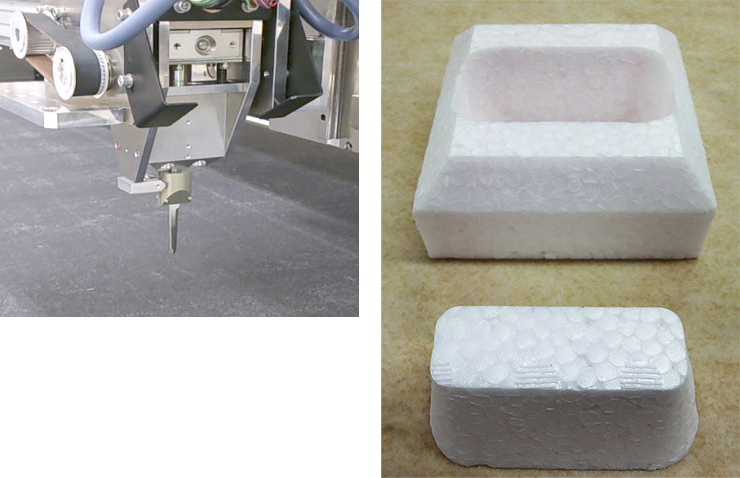

オートCカット(斜めレシプロ自動制御)

オートCカット機能(以下、ACC機能)とは、従来振動カッターが加工物に対してまっすぐ(垂直)にしかカットできないという定説を、革新的な技術により、角度を付けた加工ができるようにする機能です(ACC機能は実用新案取得済)

オートCカットのイメージ

ファーム材斜めカットサンプル

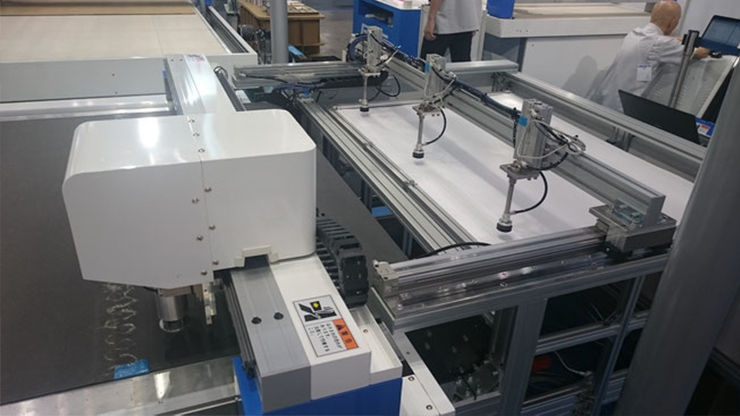

コンベア式(国産初)の自動フィード機能の無人運転で効率化

コンベア式小ロット生産機は、板紙・ダンボール・プラダンなど幅広くカッティング可能。
ツインヘッドなど様々な技術で小ロット生産に対応し、数々の実績をもとに国産で初のコンベア式小ロット生産機を開発。板紙からダンボール・プラスチックダンボールまで幅広い分野でご利用いただけます。

自動フィード機能のイメージ

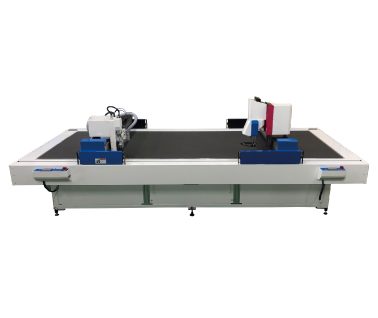

ツインヘッドで、CAD1台でマシン2台分の仕事

大きなデータを同時に両ガントリーで加工することが可能なため、ヘッドの無駄な動きなしで加工でき、同時間で複数の作業をこなします。仕切りのような面付けの多い図形の加工に威力を発揮します。

両ガントリーでの加工イメージ

生産性向上および多目的カットツール搭載を実現するため、1台に2本Y軸ガントリーを搭載しました。

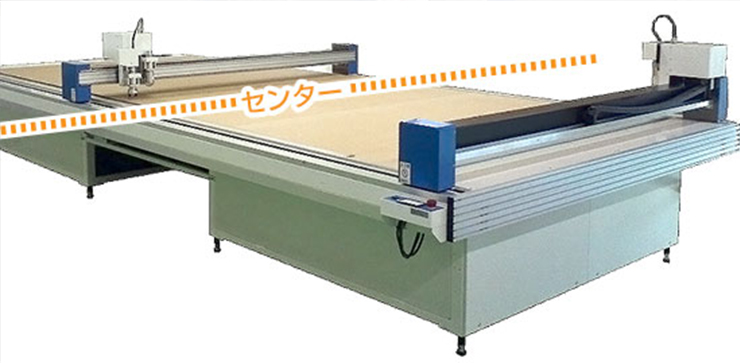

両軸が干渉しあうセンター付近のデータを自動的に回避し、ヘッドどうしがぶつかる事もありません。ソフトウェアでセンターの位置を任意に変更することもできるため、さまざまな加工もオペレーターの要求通り、フレキシブルに対応します。

製品仕様

駆動方式 X, Y, Z, θ 4軸DCサーボ
最大速度 1400mm/sec
最大加速度 1.2G
最大加速度 ±0.2mm
反復精度 ±0.05mm
駆動方式 ベルトラック
固定方式 バキューム
カット方式 電気レシプロ
カット振動数 0から7000回/分
罫線圧力 50Kg

標準仕様

ツインヘッド型はW表記。S縦型 / F平型 / Wツインヘッド。

機種名 加工サイズ 機械寸法(縦型) 機械寸法(平型) 重量(Kg) 縦型
AS1212F 1200×1200 - 1810×1740×1100 300 ×
AS1612F 1600×1200 - 2100×1840×1100 450 ×
AS2012F 2000×1200 - 2560×1840×1100 480 ×
AS2612F 2600×1200 - 3160×2110×1100 500 ×
AS2016F 2000×1600 - 2560×2110×1100 550 ×
AS2616F 2600×1600 3290×1300×2140 3160×2110×1100 700
AS2916F 2900×1600 3590×1300×2140 3460×2110×1100 800
AS3020F 3000×2000 3590×1300×2540 3596×2510×1100 870
AS3222F 3200×2200 - 3800×2810×1100 1000 ×
AS5022F 5000×2200 - 6060×2810×1100 1250 ×

※全ての機種にDXFIN出力ソフト「CUT Assist」が無償添付されています。
※機械本体機能として、リピート機能、自動バキュームON/OFF機能が付いています。

ヘッド機能

カッター振動方式 電気振動式(200V)
振動ストローク 5mm
振動数 0~7,000回/分
振動数可変 ソフトで自由自在
ヘッドツール 最大3ツール
最大加工厚み 15mm
罫線圧力 100kg
