HP DesignJet T650 プリンター組立ガイドマニュアル。ご自身で簡単に組み立て可能です。

HP DesignJet T600シリーズこちらのページではHP DesignJet T600プリンターシリーズの組立方法についてご説明します。
所要時間は約45分程度。開梱する際は、横に2mのスペースが必要です。
また、特定の作業は2名での組み立てを推奨しております。

組み立て準備

1. アクセサリ ボックスを取り出します。

t600manual_1

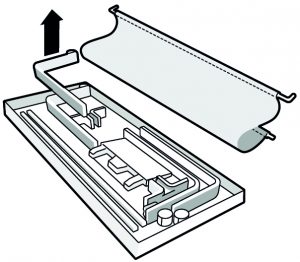

2. アクセサリ ボックスのコンポーネントを取り出します。

t600manual_2

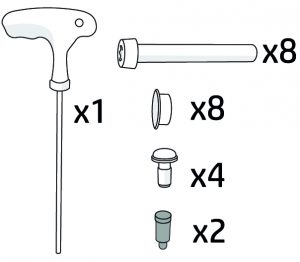

3. 組み立てに使用する部品やツールを確認します。

t600manual_3注意: 予備のネジが含まれています。

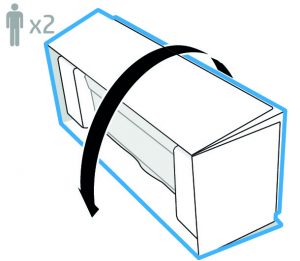

4. プリンターを180度回転させます。

t600manual_4重要: パレットが取り付けられている場合は、
最初に取り外します。

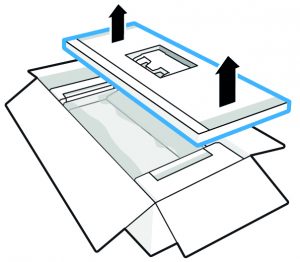

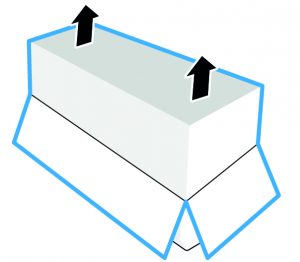

5. ボックスを取り外します。

t600manual_5

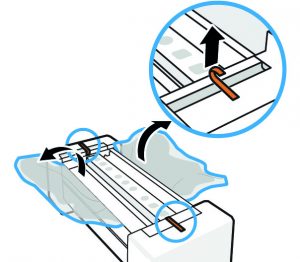

6. ビニール ラップを開き、オレンジ色のテープを取り除きます。

t600manual_6

7. 2つのエンド キャップ 部を取り外します。

t600manual_7

スタンドの組み立て

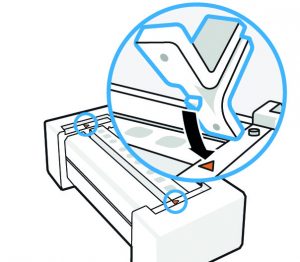

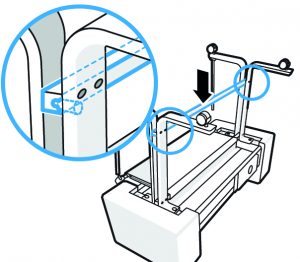

8. 2つの三角形の穴を基準に、プリンタ上でT字形スタンド サポートの位置を合わせます。

t600manual_8

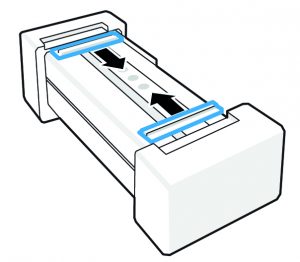

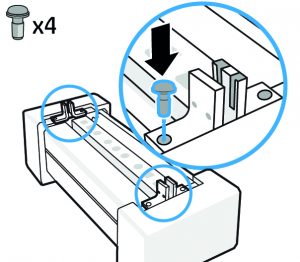

9. T字形スタンドサポートを4本の黒いネジで固定します。スタンドサポートの位置が合っているか確認してください。

t600manual_9
注意:ネジを落とさないようご注意ください。

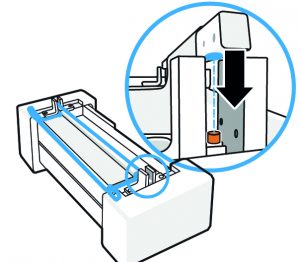

10. ファブリックを広げ、金属のバーをスタンドサポートに入れて、所定の位置に押し込みます。

t600manual_10

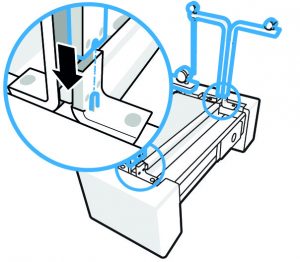

11. 前側の脚を確認します。バスケットのバーを前側の脚にしっかり固定します。

t600manual_11

12. プラスチックのピンを前側の脚に取り付けます。

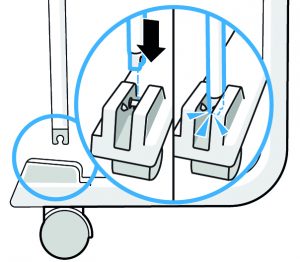

t600manual_12

13. 4本の脚をサポートに差し込みます。

t600manual_13

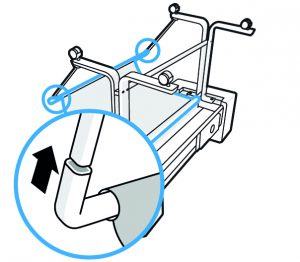

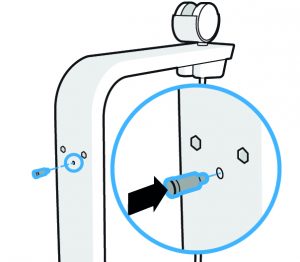

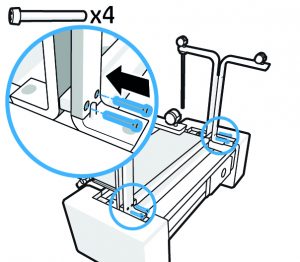

14. 4本のネジで金属のバーを脚に固定します。

t600manual_14

15. ピンの上で固定されるまでバーを脚の中にスライドさせます。

t600manual_15

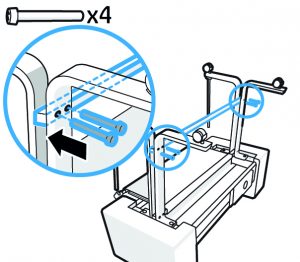

16. 4本のネジでバーを脚に固定します。

t600manual_16注意: 図に示すように、ネジでバーを脚にしっかり固定します。

17. バスケットを2本のバーのスロットに差し込みます。

t600manual_17

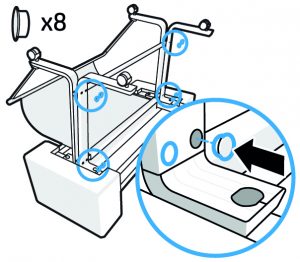

18. 8本のネジキャップカバーを取り付けます。

t600manual_18

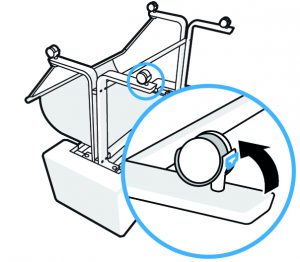

19. 4個のキャスターがロックされていることを確認します。

t600manual_19

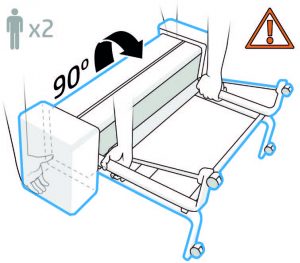

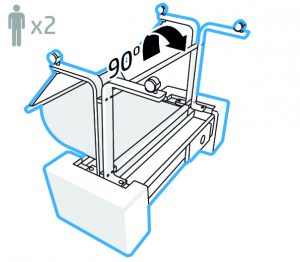

20. プリンターを90度回転させます。

t600manual_20重要:回転する間、バスケットを上に向けておく必要があります。
注意:バスケットは破れる恐れがあるので掴まないでください。

21. スタンドを持ってプリンターを支え、4つのキャスターすべてが床に接し、
プリンターが足部で立つまでプリンターを回転させます。

t600manual_21

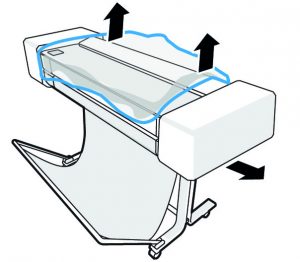

22. 2つのエンドキャップとビニール カバーを取り外します。

t600manual_22

梱包箱の取り外し

23. テープと乾燥剤の袋を取り外します。

t600manual_23

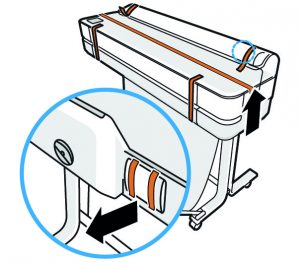

24. ロールカバーを開いて、2つのスピンドルテープとリテーナを取り外します。ロールカバーを閉じます。

t600manual_24

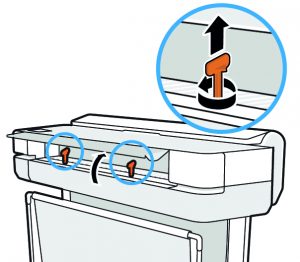

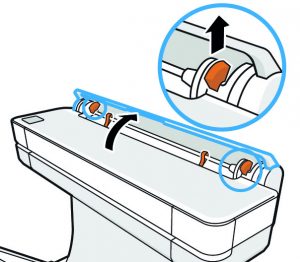

25. メインドアを開け、1本または2本のピンを回転させて取り外します (モデルによって異なります)。

t600manual_25

マルチシートトレイと電源オン

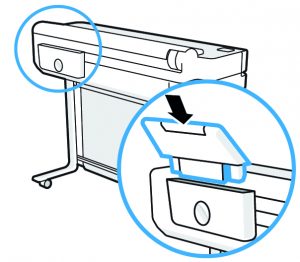

26. マルチシート トレイを取り付けます。

t600manual_26

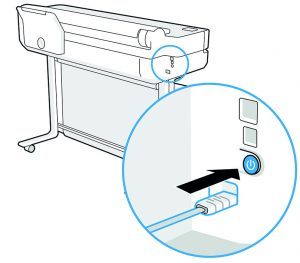

27. 電源ケーブルをプリンタとコンセントに差し込みます。プリンターの電源を入れます。

t600manual_27

28. フロントパネルに従い、プリンターのセットアップを実施します。

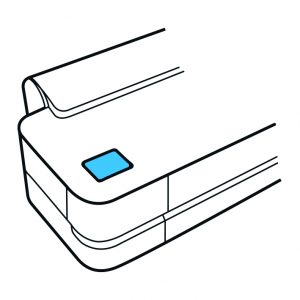

t600manual_28

まとめ

いかがでしたでしょうか。2人で組み立て45分~1時間ほどになります。この機会にぜひご検討ください。
