HP DesignJet T520純正品のインクの交換方法をご紹介

HP DesignJet T520のインクが切れてしまい純正品のインク、インクカートリッジ、プリントヘッド交換キットをお探しではありませんか。ヒューレットパカードは、純正品のインクがどれなのか非常に分かり難いのです。そんな問題をすっきり解決できるように純正品のT520用のインクをご紹介いたします。

またインクカートリッジ、プリントヘッド交換キットの交換方法も図入りで詳しくご説明いたします。

純正品のT520用のインク

HP DesignJet T520専用の純正インクはHP711シリーズのインクになります。ブラックは80ml、イエロー/シアン/マゼンタは29mlです。

メーカ型番は、ブラックCZ133A、イエローCZ132A、マゼンタCZ131A、シアンCZ130Aです。プリントヘッド交換キットの純正品はC1Q10Aです。HP DesignJet T520専用の純正インクは下記サイトよりお買い求めいただけます。

■HP DesignJet T520専用 HP711インクカートリッジ ブラック80ml CZ133A
http://www.hansoku-express.com/roll/c-1_493/c-765/c-774/p-2801

■HP DesignJet T520専用 HP711インクカートリッジ イエロー29ml CZ132A
http://www.hansoku-express.com/roll/c-1_493/c-765/c-774/p-2804

■HP DesignJet T520専用 HP711インクカートリッジ マゼンタ29ml CZ131A
http://www.hansoku-express.com/roll/c-1_493/c-765/c-774/p-2803

■HP DesignJet T520専用 HP711インクカートリッジ シアン29ml CZ130A
http://www.hansoku-express.com/roll/c-1_493/c-765/c-774/p-2802

■HP DesignJet T520用HP711プリントヘッド交換キット C1Q10A
http://www.hansoku-express.com/roll/c-1_493/c-765/c-767/p-2828

また交換方法も下記を参考ください。

HP DesignJet T520純正品のインク カートリッジ交換方法

インクカートリッジが空になったか、何か問題が発生すると交換が必要になります。
カートリッジがインク切れになると、印刷中のジョブはキャンセルされます。プリンタの電源がオンであることを確認してから、プリンタの左側にあるインクカートリッジカバーを開きます。

 インクカートリッジカバーを開きます。

キャリッジ(インクカートリッジホルダ)の動きが止まってから、インクカートリッジを押してロックを解除します。

インクカートリッジを押してロックを解除します。

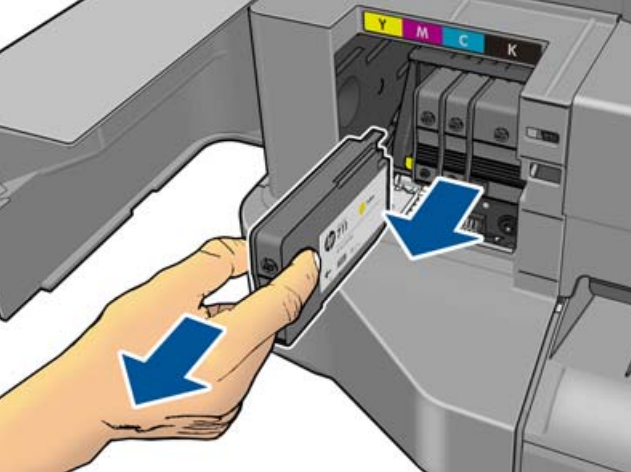

インクカートリッジを取り外します。

インクカートリッジを取り外します。

新しいインクカートリッジは、カートリッジと同じ色の文字が記載されたスロットに挿入してください。

新しいインクカートリッジは、カートリッジと同じ色の文字が記載されたスロットに挿入してください。

インクカートリッジ カバーを閉じます。

インクカートリッジ カバーを閉じます。

HP DesignJet T520純正品のプリントヘッド交換方法

プリントヘッドのクリーニングしても状況が改善されない場合はプリントヘッドを交換方法しましょう。
※プリントヘッドは静電気放電敏感性デバイスであるため、取り扱いには注意が必要です 。ピン、リード、および内部回路に触れないようにしてください。

プリンタの電源がオンであることを確認して、フロントパネルからレンチ(設定アイコン)を押して、[画像品質のメンテナンス] → [プリントヘッドの交換] を押し ます。インクカートリッジカバーを開きます。

インクカートリッジカバーを開きます。

キャリッジの動きが止まるまで待ちます。 各インクカートリッジを押してロックを解除します。

各インクカートリッジを押してロックを解除します。

各インクカートリッジを取り外します。

各インクカートリッジを取り外します

インクカートリッジカバーを閉じます。 フロントパネルで[次へ] を押します。

インクカートリッジカバーを閉じます。

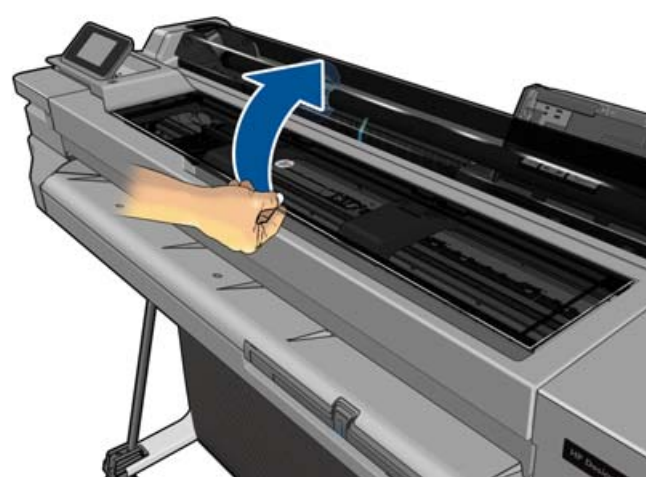

上部カバーを開きます。

上部カバーを開きます。

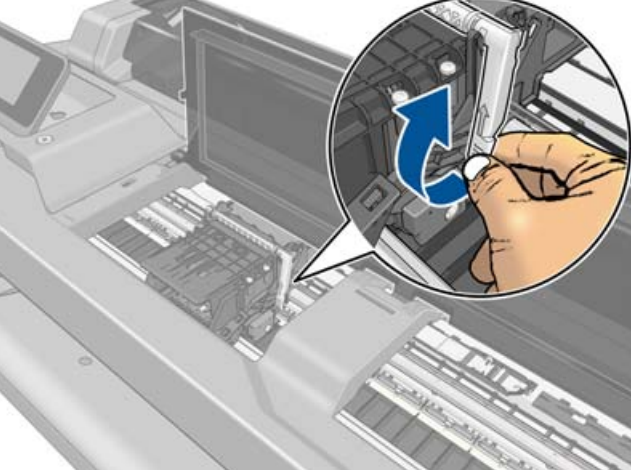

キャリッジ レバーを上げます。

キャリッジ レバーを上げます。

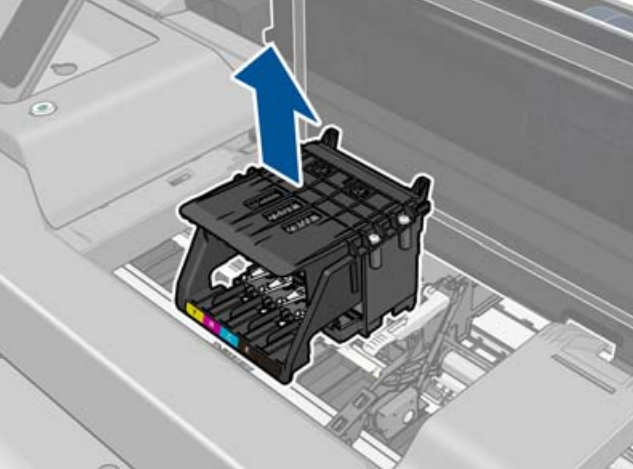

接触部分にインクが付かないように垂直状態を保ったままプリントヘッドを取り外します。

接触部分にインクが付かないように垂直状態を保ったままプリントヘッドを取り外します。

新しいプリントヘッドを取り付けます。

新しいプリントヘッドを取り付けます。

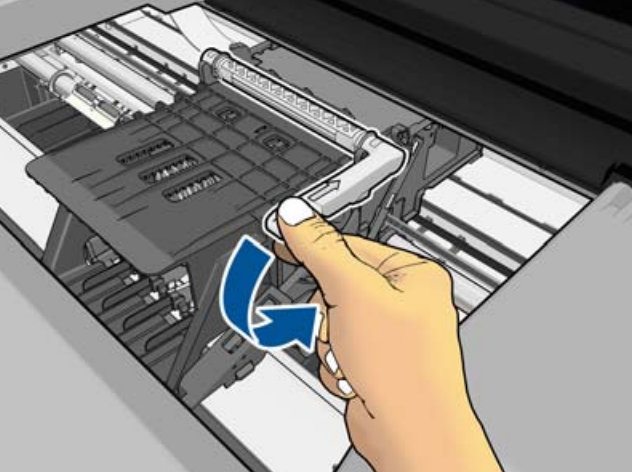

キャリッジレバーを下げます。

キャリッジレバーを下げます。

上部カバーを閉じます。

上部カバーを閉じます。

フロントパネルで[次へ] を押します。インクカートリッジカバーを開きます。

インクカートリッジカバーを開きます。

インクカートリッジを挿入します。プリントヘッドが新しい場合は、新しいインクカートリッジを取り付けてください。新 しいインクカートリッジはプリントヘッドを正常に交換するために必要です。

インクカートリッジを挿入します。

インクカートリッジ カバーを閉じます。 フロントパネルで [完了] を押します。フロントパネルにプリントヘッドの軸合わせが推奨されることが表示されます。
HP DesignJet T520純正品のインク、インクカートリッジ、プリントヘッド交換キットをご紹介でした。
